表面処理事業

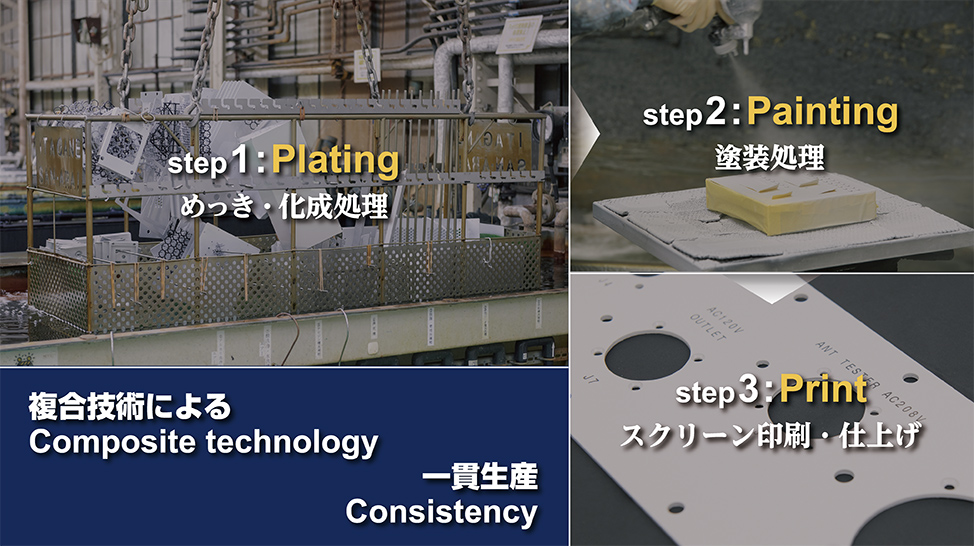

表面処理の複合技術で様々なニーズに対応します

通菱テクニカは三菱電機株式会社電子通信システム製作所の関係会社として、主に宇宙・航空・気象用通信機器に関わる製品を長年生産。「品質第一」をモットーに多種多様な表面処理に対応しています。また、環境負荷低減のために亜鉛めっきや化成処理では３価クロメート処理の採用を推進しています。

関西・近畿圏最大級の（当社調べ）アルミニウムへの３価および６価クロメート化成処理設備を所有するほか、ニッケル、銀、亜鉛めっきなどの少量多品種から大ロットまで様々なニーズに対応しています。

化成処理・不動態化処理 アルミニウムの化成処理や、ステンレスの不動態化処理を実施しています。

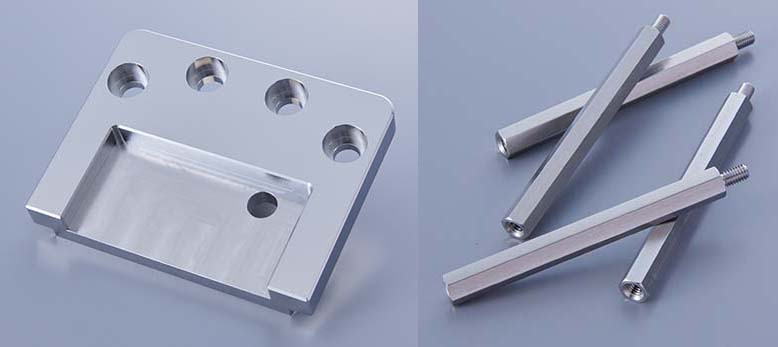

アルミニウム化成処理

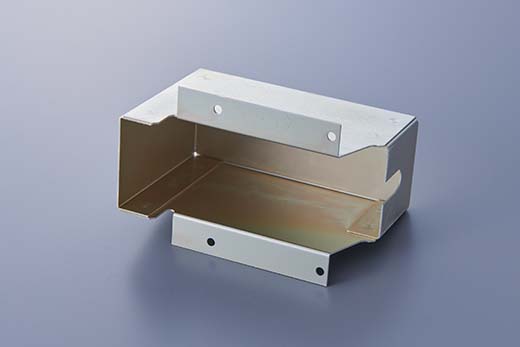

アロジン#1200

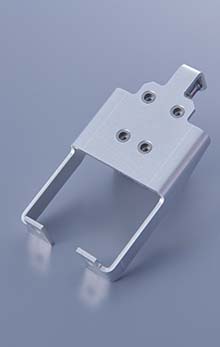

アロジン#1000

6価クロメート化成処理	アロジン#1200（黄色） アロジン#1000（無色）

対応サイズ	アロジン#1200：W 2,400×D1,000×H1,300（重量400kgまで） アロジン#1000：W 500×D400×H400

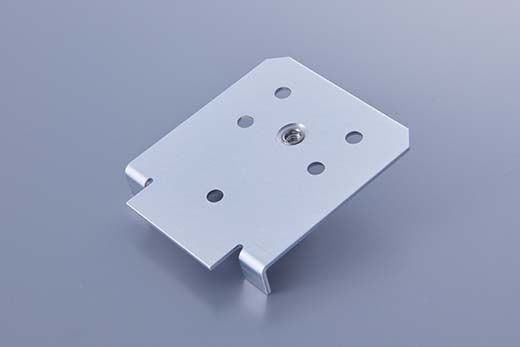

サーテック650（Surtec650）

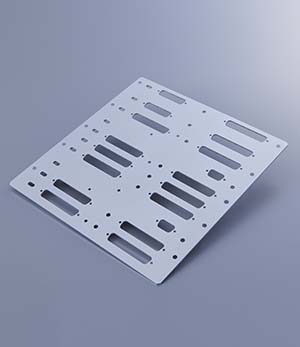

3価クロメート化成処理	サーテック650（白色/6価クロムフリー）

対応サイズ	W 2,400×D1,000×H1,300（重量400kgまで）

不動態化（パシベート）処理

クエン酸不動態化処理

対応サイズ	W300mm×D300mm×H500mm

めっき処理一覧表 ニッケルめっき・銀めっきなど、電気めっきにも対応しています。

PDF Download（541KB）

小物はネジ頭の塗装から、大物はパラボラアンテナや車両部品まで、少量多品種への溶剤塗装（焼付塗装/自然乾燥塗装）のほか、スクリーン印刷・接着・シーリング・文字彫刻など様々なサービスの提供を強みとしています。また、アルミへの化成処理、鉄鋼への電気亜鉛めっき、ステンレスへの不動態化処理からの一貫処理も社内で対応可能です。

焼付け塗装・ 自然乾燥塗装 少量から量産品まで、様々な商談に対応可能な体制を整えています。
素材はアルミ・鉄鋼・銅系・ステンレス・FRPなどの樹脂部品のほか、各種めっき品や鋳物・ダイカストまで幅広く対応しています。

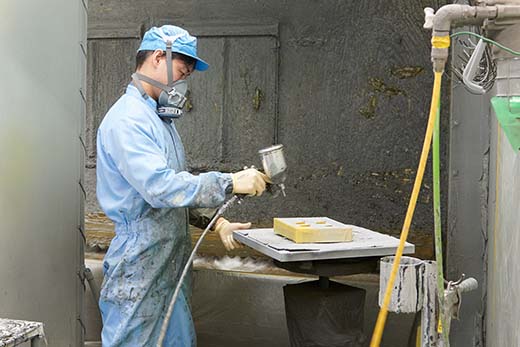

塗装ブース

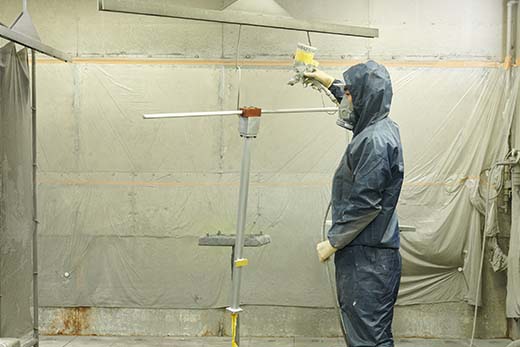

渦流式塗装ブース

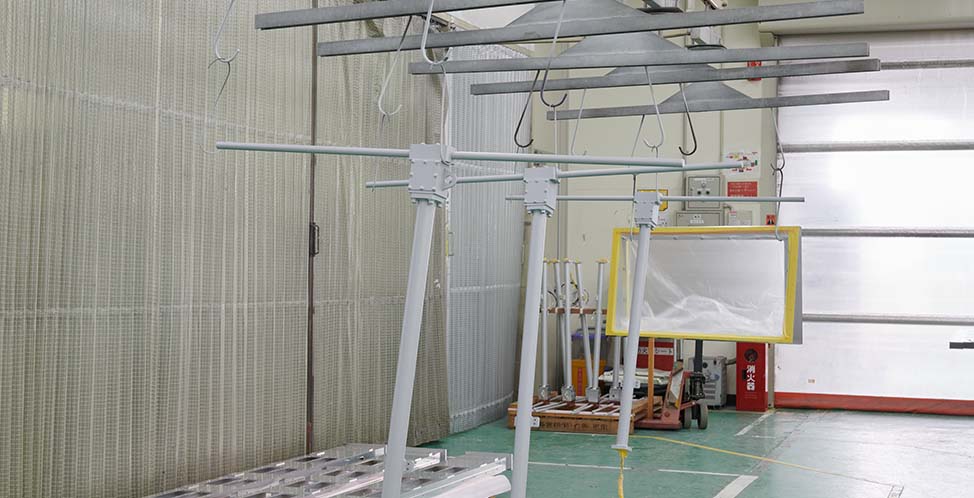

プッシュプル式大型塗装ブース

渦流式塗装ブース	W1,500㎜×H2,500㎜：1台、W3,500㎜×H2,500㎜：1台

オイル式塗装ブース	W3,000㎜×H2,600㎜：1台

プッシュプル式大型塗装ブース	W6.600㎜×D4,500㎜×H2,700mm：1台

乾燥炉

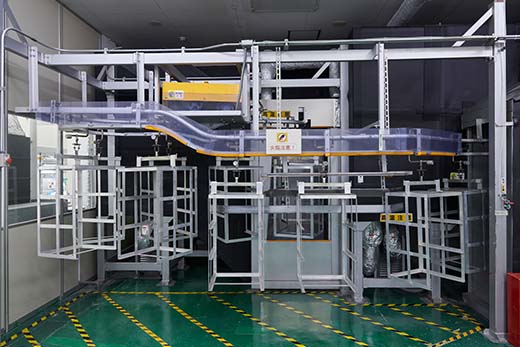

ハイブリッド式コンベア乾燥炉

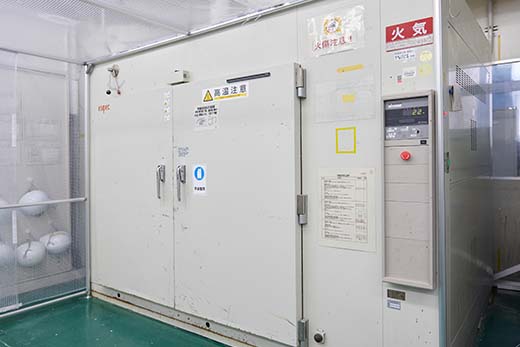

美観塗装用熱風循環式乾燥炉

ハイブリッド式コンベア乾燥炉（中波赤外線→熱風循環）	W550×D550×H800：1台

美観塗装用熱風循環式乾燥炉（炉内クリーンフィルター使用）	W1800×D1450×H1500：1台

熱風循環式乾燥炉	W1900×D1500×H1900：1台、W2000×D2100×H2400：1台

小型熱風乾燥炉	W600×D600×H1200：1台、W450×D450×H450：2台

スクリーン印刷・その他の対応可能サービス スクリーン印刷、その他、シール作業や複雑な構造物などへのマスキング作業、基板への防湿処理など、塗装に関わる業務を幅広く対応しています。

スクリーン印刷

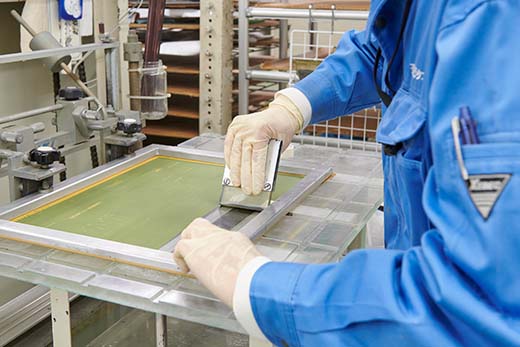

スクリーン印刷作業風景

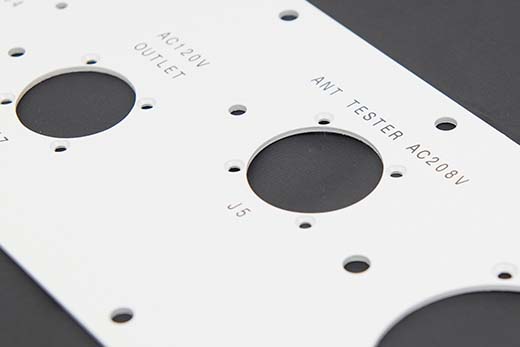

スクリーン印刷　製品

平面印刷台	W800×D600：2台

スクリーン版用真空焼付乾燥機	W1000×D1000：1台

その他の対応可能サービス

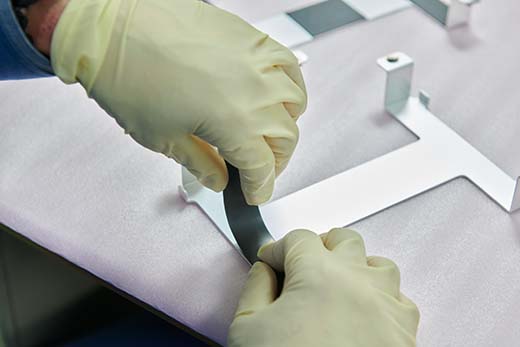

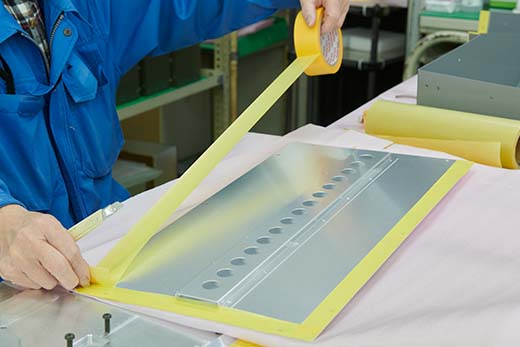

マスキング作業

ゴム板の接着作業

塗装下地処理	各種ブラスト処理、３価および６価クロメート化成処理、各種めっきへの対応

部分塗装（マスキング対応）	製品形状に合わせてマスキングを実施し、部分的な塗装が可能（ネジの頭部塗装から筐体やフレーム・迷彩柄まで）

プラスチックへの塗装	ポリカーボネート（PC）、ポリプロピレン（PP)、ABS、FRPなどへの塗装

彫刻・ペン入れ	各種塗装品、金属部品、銘板への彫刻・ペン入れ対応

接着・防水シート処理・シール作業（シーリング）	ゴム板等の接着貼付け、飛び溶接部などへの防水シール材の充填

塗料の種類の説明と使用環境一覧表 塗料の特徴とその用途、使用環境の一覧です。

PDF Download（330KB）

お客様第一の品質管理を徹底します

自社内での液分析や液管理、塗料管理はもちろん、保有する多種多様な検査機器や計測器を自社で定期的に校正をすることで、お客様へお届けする製品の品質を保証致します。

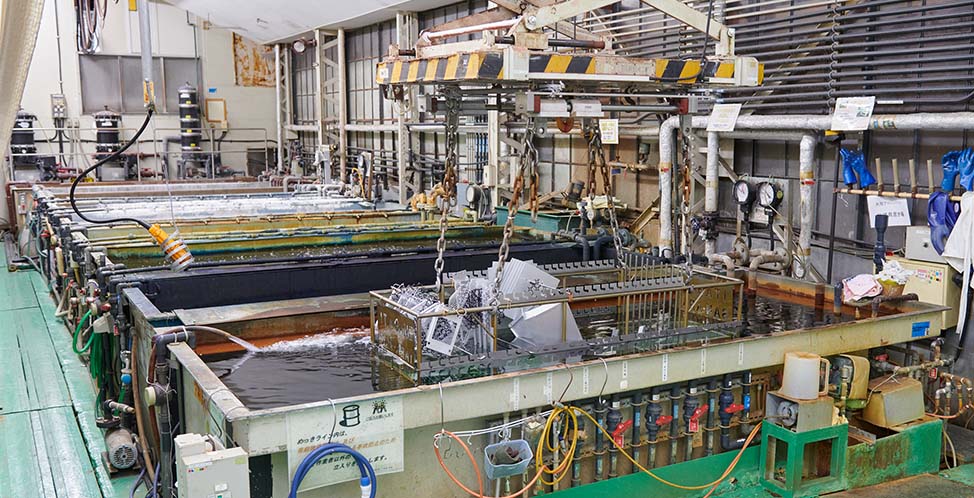

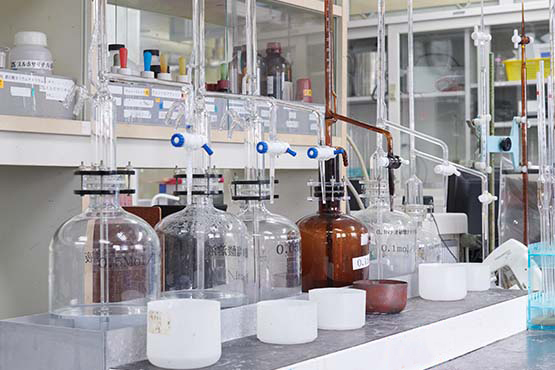

めっき液の定期分析

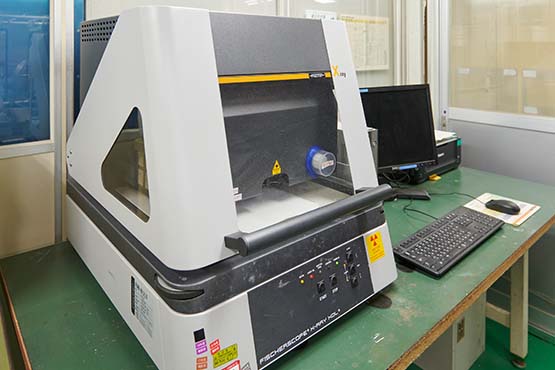

蛍光X線膜厚分析器

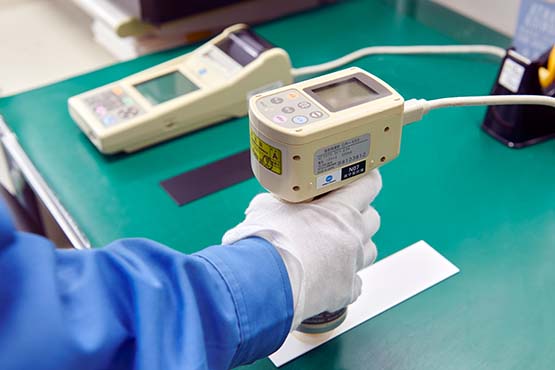

色差計

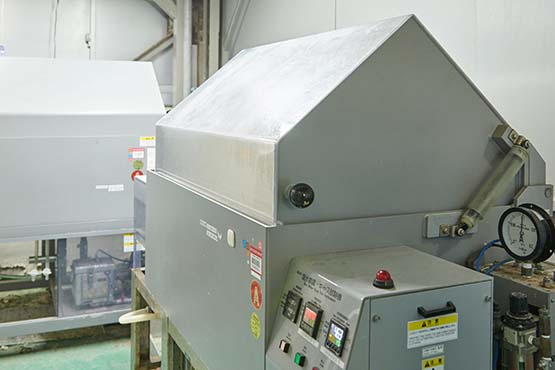

塩水噴霧試験機
