事業紹介
トランス製造事業
トランス/チョーク製造から周辺機器配線組立・モールド作業まで、
一貫した高品質なモノづくりでお客様のニーズにお応え致します。
航空機搭載用小型高圧トランス製造をはじめ、少量多品種のモノづくりを行っています。また三菱電機グループの技能認定も受けており、高品質な製品をご提供致します。
![豊富な設備を保有 ユニット組立も可能 高圧トランス、モールド成型加工品、低圧トランス、特殊コイル、トロイダルコイル、空芯コイル](img/img_01.jpg)
高圧トランス
寸法 | 53mm×53mm×51.5mm(主要品サイズ) |
---|---|
用途 | 高圧電源部トランス(航空機搭載実績有) |
特徴 | 真空状態での樹脂注入及び真空脱泡により小型ながら高耐圧、エポキシ樹脂含浸により耐電圧 10kV~30kV |
![](img/img_02.jpg)
耐電圧 | AC16kV 1分間 |
---|---|
高圧側端子部 | シリコンモールド(シリコン着色有) |
コイル部 | エポキシモールド |
![](img/img_03.jpg)
耐電圧 | AC10kV 1分間 |
---|---|
コイル部 | エポキシモールド |
モールド成型加工品
電子機器組立品へのポッティング作業(シリコンモールド)
用途 | 高電圧部位の絶縁・振動環境下で使用する電気電子部品の耐振保護 |
---|---|
特徴 | 真空脱泡下での樹脂注入も実施可能。基板からユニット製品までポッティング実績あり |
●電子機器組立品の高電圧部位へ真空脱泡下での絶縁樹脂注入
![](img/img_04.jpg)
モールド後
![](img/img_05.jpg)
●基板挿入式 (ピン端子) やネジ止め式にも対応可
![](img/img_06.jpg)
モールド後
![](img/img_07.jpg)
トランス周辺ユニットの一貫加工
トランスのユニット組立、配線、高圧部モールドまで一貫加工が可能
![](img/img_08.jpg)
![](img/img_09.jpg)
配線組立 | はんだづけ・圧着・ラッピング 等 |
---|---|
機構組立 | リベットかしめ・刻印・捺印・タップ立て 等 |
保有設備
主要設備 |
巻線機:3台、トロイダル巻線機:2台、自動空芯コイル巻線機:1台 真空タンク:大型2台・小型1台、乾燥炉:4台、耐電圧試験機:1台 |
---|
![](img/img_10.jpg)
真空タンク(大型)羽生田鉄工所製
減圧 | 0.01MPa |
---|---|
加圧 | 0.6MPa max |
加熱 | 120℃ max |
![](img/img_11.jpg)

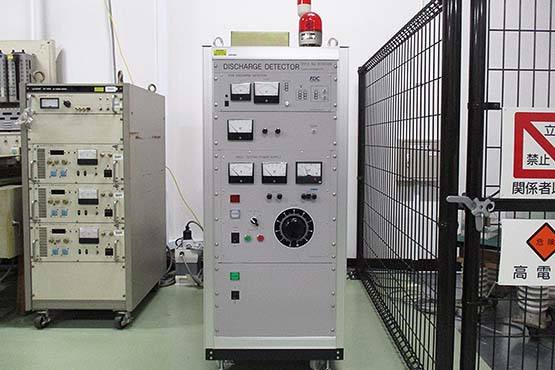

耐電圧試験機(フジクラ・ダイヤケーブル製、部分放電測定可)
出力電圧 | AC22kV |
---|---|
出力容量 | 3kVA |
低圧トランス
![](img/img_12.jpg)
トランス巻線機
![](img/img_13.jpg)
フェライトコア
![](img/img_14.jpg)

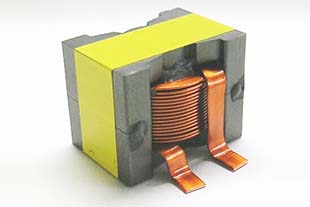

単相積コア
特殊コイル
![](img/img_15.jpg)

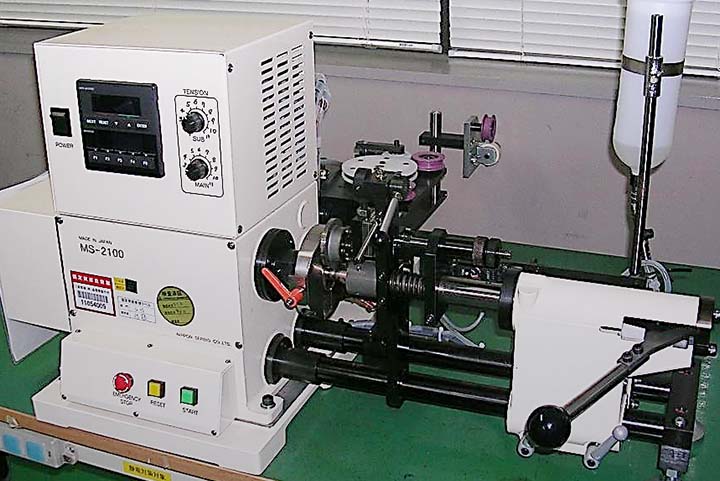

プレーナ型コイル巻線機
![](img/img_16.jpg)
![](img/img_17.jpg)

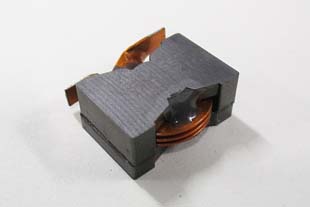

プレーナ(平角線)型コイル
トロイダルコイル
![](img/img_18.jpg)

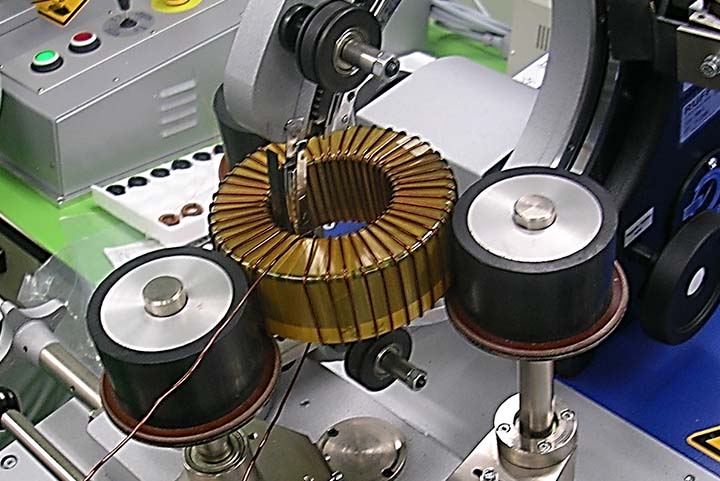

トロイダル巻線機
![](img/img_19.jpg)
![](img/img_20.jpg)
トロイダルコイル
空芯コイル
![](img/img_21.jpg)
自動空芯コイル巻線機
![](img/img_22.jpg)
![](img/img_23.jpg)

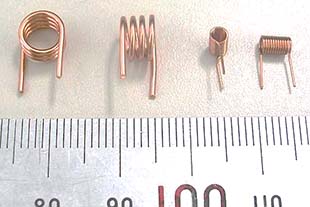

空芯コイル
トランス製造 詳細カタログ
